Contoh Proposal Tugas Akhir

Bagi rekan-rekan mahasiswa tingkat akhir yang akan mengajukan Tugas Akhir (TA) dan lagi galau dan bimbang mengenai gimana sih bikin proposal TA tuh..?. Nah disini mas-aguz.blogspot.co.id akan berbagi contoh proposal miliknya yang mudah-mudahan dapat bermanfaat dan menjadi referensi yang bisa membantu.

Proposal TA biasanya terdiri dari halaman cover, lembar pengesahan, abstrak,, judul, latar belakang , rumusan masalah, batasan masalah, tujuan, metodologi penelitian, sistematika penulisan, dan lebih baik sertakan pula tinjauan pustaka. Anda bisa mendownload contoh proposal TA di akhir tulisan ini.

1. Cover, atau halaman muka/awal
2. Lembar Pengesahan, untuk membubuhkan tanda tangan dosen
3. Abstrak berisi gambaran terkain tugas akhir yang kita usulkan
4. Judul dari tugas akhir yang diusulkan
5. Latar Belakang  tugas akhir yang diusulkan
6. Rumusan Masalah tugas akhir yang diusulkan
7. Batasan masalah tugas akhir yang diusulkan
8. Tujuan penelitian tugas akhir yang diusulkan
9. Metodologi Penelitian tugas akhir yang diusulkan
10. Sistematika penulisan tugas akhir yang diusulkan
11. tinjauan Pustaka
12. Daftar Pustaka

Untuk contoh proposal TA bisa di download di http://www.4shared.com/file/kvlJYDfZce/PROPOSAL_TA_AGUS.html

dengan judul “ Rancang Bangun Bandpass Filter Mikrostrip Hairpin untuk Frekuensi Uplink (1920-1980 MHz) pada Sistem UMTS (WCDMA) 2100 MHz ”

Pembahasan Soal-soal Persamaan Lingkaran Kelas XI

1. Tentukan persamaan lingkaran dengan pusat (1,-2) dan jari-jari (r) = 5

Pembahasan : dari soal diperoleh nilai a = 1 ; b = -2 dan r = 5

Jadi persamaan lingkarannya adalah (x-1)^2 + (y +2)^2 = 25

3. Diketahui lingkaran dengan persamaan (x-3)^2 + (y +2)^2 = 17 titik berikut yang terletak diluar lingkaran adalah :

A. (3,-2)

B. (4,-1)

C. (5,0)

D. (6,-1)

E. (6,1)

Pembahasan : caranya adalah dengan mensubstitusikan setiap titik tersebut ke persamaan lingkaran

A. (3,-2) ==> (3-3)^2 + (-2 +2)^2 = 17 ==> 0 < 17 sehingga A. (3,-2) berada di dalam lingkaran

B. (4,-1) ==> (4-3)^2 + (-1 +2)^2 = 17 ==>1+1 < 17 sehingga B. (4,-1) berada di dalam lingkaran

C. (5,0) ==> (5-3)^2 + (0 +2)^2 = 17 ==> 4 + 4 < 17 sehingga C. (5,0) berada di dalam lingkaran

D. (6,-1) ==> (6-3)^2 + (-1 +2)^2 = 17 ==>9+ 1 < 17 sehingga D. (6,-1) berada di dalam lingkaran

E. (6,1)  ==> (6-3)^2 + (1 +2)^2 = 17 ==>9+ 9 > 17 sehingga E. (6,1) berada di luar lingkaran

Jadi titik yang berada diluar lingkaran (x-3)^2 + (y +2)^2 = 17 adalah E. (6,1)

5. Persamaan Lingkaran yang bepusat di (2,3) dan menyinggung y - 7 = 0

Pembahasan: dari soal diperoleh x1=2 dan y1=3. bentuk umum persamaan garis adalah ax + by + c = 0, sehingga bentuk y-7=0  dapat ditulis 0x + y - 7 = 0, dengan a = 0 ; b = 1 ; c = -7. selanjutnya mencari jari-jari (r).

r = 4 ; jadi persamaan lingkarannya : (x-2)^2 + (y-3)^2 = 16

7. Persamaan Lingkaran yang bepusat di (1,4) dan menyinggung 3x + 4y - 2 = 0

Pembahasan: caranya sama seperti soal nomor 5 di atas. Dari soal diperoleh x1=1 dan y1=4. bentuk umum persamaan garis adalah ax + by + c = 0, sehingga a = 3 ; b = 4 ; c = -2. selanjutnya mencari jari-jari (r).

r = 3 ; jadi persamaan lingkarannya : (x-1)^2 + (y-4)^2 = 9

9. Diketahui lingkaran:

L1 = X^2 + Y^2 -6X - 9Y - 7 = 0

L2 = X^2 + Y^2 +7X +8Y - 11 = 0, dan titik P (1,1). Titik P terletak di...

A. Luar L1 dan di dalam L2

B. Luar L1 dan L2

C. dalam L1 dan Luar L2

D. dalam L1 dan L2

E. dalam L1 dan pada L2

Pembahasan: cara menyelesaikannya adalah dengan mensubstitusikan titik P ke persamaan lingkaran L1 dan L2

P (1,1) ==> L1 = 1^2 + 1^2 -6(1) - 9(1) = 7

                  ==>      2 - 6 - 9 = 7

                  ==>     -13 < 7 ( titik P di dalam L1)

P (1,1)==> L2 = 1^2 + 1^2 +7(1) +8(1) =11

                  ==> 1 + 1 + 7 + 8 = 11

                 ==>  17 > 11 ( titik P di luar L2)

jadi jawaban yang tepat adalah C. dalam L1 dan Luar L2

13. Persamaan garis melalui titik (5,1) pada lingkaran x^2 + y^2 - 4x + 6y -12 = 0 adalah...

Pembahasan: dari soal kita peroleh x1 = 5 ; y1 = 1 dari persamaan lingkaran tersebut kita peroleh a = 2 ; b = -3. cara detilnya adalah sebagai berikut:

x^2 + y^2 - 4x + 6y -12 = 0

(x-2)^2 + (y+3)^2 - 12 = 0

x^2 - 4x +4+ y^2  + 6y+9 -12 = 0

(x-2)^2 + (y+3)^2=25 sehingga diperoleh a = 2 dan b = -3

kemudian substitusikan nilai-nilai x1;y1;a dan b ke rumus :

(x1 - a) (x - a) + (y1 - b) (y - b) = r^2

(5 - 2) (x - 2) + (1 + 3) (y+3) = 25

5x - 10 - 2x + 4 + y + 3 + 3y + 9 = 25

3x - 6 + 4y + 12 = 25

3x +  4y - 19 = 0

17. Persamaan garis singgung lingkaran x^2 + y^2 = 16 dengan gradien -3 adalah...

Pembahasan: gradien m= -3 maka persamaan garisnya y = -3x + n, substitusikan ke persamaan lingkarannya sehingga:

x^2 + (-3x+n)^2 = 16

x^2 + 9x^2 - 6nx + n^2 = 16

10x^2 - 6nx + (n^2 - 16) = 0

kita mencari persamaan garis singgung ( yang menyinggung lingkaran ); artinga D = 0

D = b^2 - 4ac

==> (6n)^2 - 4(10) (n^2 - 16) = 0

==> 36n^2 - 40n^2 + 640 = 0

==> -4n^2 = -640

==> n^2 = 160

==> n = akar 160 = 4 akar 10

jadi persamaan garis yang menyinggung lingkaran tersebut adalah:

21. Persamaan lingkaran berpusat di O (0,0) dengan panjang jari-jari 7 adalah...

Pembahasan : dari soal diperoleh a = 0 ; b = 0 dan r = 7

(x - a)^2 + (y-b)^2 = r^2

(x - 0)^2 + (y-0)^2 = 7^2

X^2 + Y^2 = 49

Demikian Soal-soal pembahasan persamaan lingkaran semoga bermanfaat.

Membuat rangkaian alat (shcematic) elektronika dengan menggunakan capture pada orcard

Setelah pada artikel sebelumnya dibahas cara membuka lembar kerja pada orcard dan cara mengatur ukuran kertas, maka sekarang kita  bisa memulai membuat rangkaian schematic. Kita mulai dengan memasukkan komponen-komponen, seperti resistor, inductor, kapasitor dan sebagainya sesuai dengan rangkaian yang telah dirancang atau yang telah ada. Berikut adalah gambar rangkaian yang akan kita buat:

Untuk mempermudah pembuatannya kita buat rangkaiannya per blok. Langkah-langkah untuk membuat rangkaian tersebut adalah sebagai berikut:

1. Klik tool bar Place Part (paling kanan)
2.   Sehingga akan tampil jendela seperti gambar di bawah ini:
3. Setelah itu, ketikkan nama komponen yang kita butuhkan di ruang Part, misalnya seperti Resistor. Kemudian tentukan pilihan kita sendiri dengan terbantu melalui gambar komponen yang ada. Seperti gambar di bawah ini:
4.   Klik Ok jika telah selesai.
5.  Setelah itu, tempatkan komponen yang telah kita pilih pada jendela rangkaian, seperti gambar di bawah ( untuk membuat rangkaian trainer )

Komponen yang berwarna merah muda adalah komponen yang sudah terpasang, sedangkan yang berwarna hitam belum.

Apabila kita telah selesai maka akhiri langkah tersebut dengan menekan tombol Esc pada keyboard atau klik kanan pada mouse, kemudian pilih End Mode. Seperti gambar di bawah ini.

Begitu seterusnya apabila kita ingin memasukkan komponen-komponen. Setelah memasukkan komponen, maka kita buat jalur rangkaiannya. Langkah-langkahnya adalah sebagai berikut:

1. Klik Place Wire
2.     Kemudian kita buat langsung jalurnya menggunakan mouse dengan langkah Klik+Drag dari satu kakki komponen ke kaki komponen yang lain (perhatikan gambar schematic yang akan dibuat), berikut gambar sebelah kiri adalah contoh menghubungkan kaki 2 header ke kaki anoda diode.

Kode warna pada jalur di atas sama halnya seperti pada komponen. Dan untuk mengakhiri langkah ini dengan klik kanan pada mouse dan pilih End Wire atau langsung dengan menekan tombol Esc.

Setelah 2 hal di atas, maka selanjutnya kita membuat kode untuk jalur tak terlihat tetapi sebenarnya tersambung. Hal ini berguna agar pada gambar rangkaian schematic tidak membingungkan. Langkah-langkahnya adalah sebagai berikut:

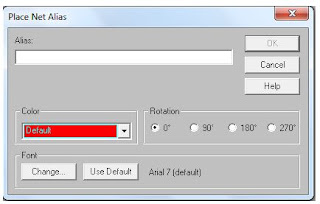

1. Klik Place net alias                                                                                                                                                                                                                                                            Sehingga akan tampil sepert gambar di bawah ini
2.    Beri nama pada kolom Alias. Tetapi untuk nama ini, ada aturannya. Yaitu p1, p2, x1, x2,  dan seterusnya                                                                                                                                          .
3. Klik Ok jika selesai
4. Tempatkan komponen. Komponen ini hanya bisa terpasang pada jalur atau kabel.
5.     Esc atau End Mode apabila telah selesai

Untuk komponen ini, harus ada pasangannya. Karena ini merupakan tanda bahwa antara satu titik dengan titik lain yang berkode sama itu berarti tersambung. Seperti pada gambar di bawah ini.

x14 sebelah kiri dengan x14 sebelah kanan adalah tersambung walaupun tidak ada jalur yang menghubungkan keduanya. Selanjutnya adalah memasukkan komponen Power dan Ground pada rangkaian. Langkah-langkahnya adalah :

1.  Klik Place Power
2.  Pilih VCC dengan cara mengetikkan pada kolom yang tersedia
3. Klik Ok jika telah selesai
4. Untuk Ground, langkahnya hampir sama. Tetapi pada pemilihan komponen, ketikkan GND atau tinggal pilih saja sesuai kebutuhan
5. Klik Ok jika telah selesai
6.  Untuk menempatkan kedua komponen ini, caranya sama dengan menempatkan komponen seperti resistor, inductor dan sebagainya.

Dengan menerapkan langkah – langkah diatas kita dapat membuat rangkaian (schematic) trainer seperti gambar berikut :

Langkah-langkah khusus:

• Untuk menghapus komponen atau jalur bisa dengan memilih komponen atau jalur sampai berwarna merah muda, kemudian Delete.
•  Untuk Zoom In bisa dengan menekan I pada keyboard, sedangkan untuk Zoom Out dengan menekan tombol O.
• Komponen atau jalur pada rangkaian bisa dicopy dan paste.

Mudah-mudahan bermanfaat dan menambah wawasan.

Membuka lembar kerja dan mengatur ukuran kertas pada orcard

Untuk membuat schematic  hal pertama yang dilakukan adalah membuat rangkaian  menggunakan bantuan software atau program komputer. Pertama tentu kita harus punya aplikasi atau program Orcad pada computer kita. Selain Orcad, ada banyak software lainnya yang berfungsi sama. Tetapi pada kali ini penulis khususkan pada Orcad. Bila belum punya bisa googling untuk mendownloadnya. Setelah kita membuka Orcad, kita membuat file baru seperti pada gambar di bawah ini.

Langkah-langkah untuk membuka lembar kerja baru adalah sebagai berikut:

1. Buka Orcad
2. Pilih File, New, Project atau Ctrl+N
3.   Beri nama project yang kita buat
4. Pada Opsi seperti gambar diatas, pilih Schematic
5.  Pilih tempat dimana kita akan menyimpan File project tersebut, misal di master E:
6. Klik Ok pada Select Directory kemudian pada Jendela New Project jika sudah selesai Apabila telah selesai, maka akan ada tampilan baru yang muncul seperti gambar di bawah ini.

Sebelum kita membuat rangkaian schematic, terlebih dahulu kita harus mengatur ukuran kertas agar sesuai yang kita perlukan. Langkah-langkah mengatur ukuran kertas adalah sebagai berikut:

1.   Pilih Options, kemudian pilih Schematic Page Properties
2.    Pilih besaran/ units Milimeters
3.  Lalu tentukan ukuran kertas sesuai kebutuhan, misalnya A4 kemudian pilih ok

Tahap Persiapan Membuat PCB dengan Program Orcard dan Melarutnya dengan FeCl3

 Tujuan

• Agar dapat mengerti dan faham langkah-langkah pembuatan PCB dengan Orcard

• Agar dapat membuat rangkaian alat (shcematic) elektronika dengan menggunakan capture pada orcard
•  Dapat membuat penjaluran (layout) dengan menggunakan layout pada orcard
• Dapat melarut desain PCB yang telah dirancang pada papan PCB dengan baik dan benar

Alat dan Bahan

      1.      PC / Laptop sudah terinstall program orcard 1 buah
2.      Kertas foto / kalender untuk mencetak hasil rancangan PCB 1 lembar
3.      Strika 1 buah
4.      Kertas A4 1 lembar
5.      Printer  laser
6.      Spidol permanen
7.      Papan PCB 11 x 7 cm
8.      Cairan M3
9.      wadah
10.  FeCl3
11.  Air panas secukupnya
12.  Cotton bad dan tisu secukupnya
13.  Penghapus
14.  Cairan perak

  Langkah Kerja

      1.      Berdoa sebelum memulai praktikum

      2.      Mempersiapkan alat dan bahan yang diperlukan untuk praktikum

      3.      Merancang rangkaian (schematic) dengan menggunakan capture pada orcard

      4.      Mendesain tata letak komponen dan penjaluran (melayout) pada orcard

      5.   Mengeprint hasil rancangn PCB yang telah di buat pada kertas foto dengan printer laser

     6.      Menempelkan / menyablon hasil cetakan pada papan PCB dengan menyetrikanya

     7.      Mempertebal hasil sablonan yang terputus jalurnya

     8.      Melarutnya dengan Fecl3

     9.      Membersihkan PCB yang telah dilarut

    10.  Finishing dengan cairan perak

  Landasan Teori

     Ada beberapa cara membuat PCB mudah dan praktis yaitu :

1. Teknik Fotoresist,
Pada proses ini dibutuhkan beberapa alat dan bahan  yaitu : Lampu UV, Larutan Positif-20 dan larutan NaOH

2. Teknik Sablon,
Pada proses ini dibutuhkan bahan-bahan yang sama seperti pada teknik sablon biasa seperti kasa-screen, tiner sablon, cat dan lain-lain. Tekniknyapun hampir sama dengan sablon biasa

3.  Cetak Langsung ke PCB,
Pada proses ini digunakan teknik khusus untuk menyalin layout ke PCB yaitu digunakan mesin printer khusus yang telah dimodifikasi

4. Teknik Transfer Paper,
Teknik ini merupakan cara Membuat PCB yang menurut saya paling murah dan mudah

Dari ke-empat cara membuat PCB tersebut kita bisa memilih sesuai kebutuhan, mana yang lebih mudah, praktis dan ekonomis. Untuk membuat PCB yang sama dalam jumlah banyak lebih menguntungkan kalau digunakan Teknik Sablon karena murah dan cepat. Sedangkan untuk membuat PCB dalam jumlah sedikit lebih cenderung menggunakan Teknik Transfer Paper .

Namun mungkin ada perbedaan secara mendasar yang digunakan dalam Teknik tersebut. Dalam teknik tersebut biasanya digunakan kertas khusus untuk menyalin gambar layout ke PCB, tetapi di sini cara membuat PCB menggunakan kertas HVS biasa yang digunakan untuk Photo-Copy. Berikut caranya : Siapkan gambar jalur PCB yang Anda rencanakan. Utk membuatnya bisa gunakan Software PCB Designer 1.54, eagle, ataupun orcard dan lain-lain.

a.       Cetak layout PCB pada kertas Foto dengan printer tinta biasa supaya filldari jalur lebih padat

b.      Foto-Copy hasil cetakan tadi pada kertas HVS 70-gram. Usahakan hasil Foto-Copy bagus (tintanya padat). Siapkan PCB polos, bersihkan lapisan tembaga dengan M3/tinner sambil digosok-gosok dengan Busa Karpet yang biasa digunakan buat cuci piring dan keringkan

c.       Siapkan seterika listrik, atur pada suhu sedang

d.      Cara selanjutnya untuk membuat PCB, tempelkan gambar jalur hasil Foto-Copy pada PCB dengan posisi gambar menempel pada lapisan tembaga

e.       Lakukan proses seterika dengan merata sambil menekan, lakukan sekitar 10 menit

f.       Caranya kemudian diamkan PCB sampai dingin dan rendam dalam air kira-kira 30 menit. Proses ini paling lama dalam membuat PCB karena kita harus memastikan bahwa kertas benar-benar hancur/lunak dan mudah dikupas

g.      Kupas kertas dengan hati-hati dan keringkan PCB

h.      PCB siap dilarutkan

Hal – hal yang perlu diperhatikan :

Di sarankan untuk memakai alat bantu keamanan seperti kacamata goggles, baju yang tebal, dan sarung tangan waktu anda memakai bahan kimia.  Di beberapa negara beberapa alat dan bahan kimia tertentu sangat di larang, karena bahan tersebut memungkinkan menghasilkan limbah yang sulit di daur ulang dan dapat merusak lingkungan. Ini adalah tanggung jawab anda pribadi untuk mematuhi larangan tersebut, Beberapa persyaratan dan peralatan keamanan harus di patuhi dalam project ini. Ccontoh yang harus di ingat : NaOH (caustic soda) dan ferric Chloride sangat berbahaya dan tidak sehat, jangan sampai udaranya terhirup oleh anda. Ferric Chloride dapat membuat logam berubah warna menjadi kuning secara permanen.

 Jangan memakai NaOH dan ferric chloride dengan logam, terutama alumunium. Ferric Chloride bisa melarutkan stainless steel.  Cari tahu dan lakukan persiapan sebelum mendapatkan kecelakaan kerja yang tidak di harapkan. Tandai botol - botol berbahan kimia supaya tidak keliru, dan jauhkan dari anak anak. Gunakan botol berbahan plastik yang tebal, supaya aman bila kena panas.

Jangan taruh bahan kimia di tempat yang panas seperti di mobil atau di bagian rumah yang terkena sinar matahari langsung.  Perlu di ingat Sinar ultraviolet dari matahari dapat mengaktifkan UV sensitive resin lapisan PCB, dan itu tidak sehat untuk kita.
     Tatap mata langsung dengan sinar ultra violet dapat menyebabkan katarak. Debu yang di hasilkan dari pemotongan dan proses bor PCB tidak sehat untuk pernafasan dan mata kita, dan dapat menyebabkan penyakit paru paru.

Membuat PCB secara garis besar ada 4 tahapan yaitu :

1.      Membuat rangkaian (schematic) menggunakan capture pada orcard

2.      Merancang letak komponen dan melayout hasil schematic yang telah dirancang

3.     Mengeprint/mencetak hasil rancangan PCB dan menyablon/menempelkannya pada papan PCB

4.      Melarut PCB yang telah di sablon dengan FeCl3

Mesin Jumbo Winder (JW)

Pada Artikel Sebelumnya sudah dibahas mesin-mesin pada persiapan awal dalam pembuatan kain yaitu mesin PW dan TFO. Sedangkan pada tahap persiapan kedua sudah dibahas mengenai mesin VHS, Pada Artikel kali ini masih akan membahas mesin yang dipakai dalam pembuatan kain dan masih di tahap persiapan kedua yaitu mesin Jumbo Winder (JW). Jumbo Winder berfungsi mengubah gulungan dari beberapa silinder TFO menjadi bobbin jumbo untuk kebutuhan benang pakan, guna mencapai effisiensi lebih tinggi. Gambar 18 menunjukan ilustrasi proses pada mesin JW. Sedangkan gambar mesin Jumbo Winder diperlihatkan oleh gambar 19.

Untuk lebih memahami mesin jumbo winder mari kita perhatikan gambar alur pelewatan benang pada mesin JW berikut.

Hal-hal yang perlu diperhatikan yang berhubungan dengan kualitas pada mesin jumbo winder adalah:

• Menyambung benang harus hatamasubhi
•  Gulungan harus rata
• Hardness 65 - 70
•    Plain Jumbo harus halus
•    Pig tail
•  Tidak kotor dan identitas jelas

Sedangkan untuk menghitung produksi mesin JW dapat digunakan rumus:

 Demikian Artikel Mesin Jumbo Winder, semoga dapat menambah wawasan kita semua.. Aamiin

Mesin Vacum Heat Setter (VHS)

Sebelumnya telah dijelaskan mesin-mesin pada tahap persiapan awal yaitu mesin PW dan TFO. Pada tahap persiapan dua terdiri dari mesin VHS, Jumbo Winder (JW) dan Sectional Warper (SW). Pada Artikel kali ini akan dibahas mesin VHS. Mesin VHS berfungsi mematikan sementara / meminimasi torque akibat twist. Torque adalah kemampuan suatu bahan polyester untuk melawan pemberian antihan yang tinggi. Dengan adanya antihan yang tinggi, torquenya juga semakin tinggi sehingga benang cenderung membentuk crinkle. Benang yang cenderung membentuk crinkle akan menyulitkan dalam proses selanjutnya dan mengakibatkan cacat pada kain. Ilustrasi benang sebelum dan sesudah di VHS dapat dilihat pada gambar 15. Sedangkan gambar 16 menunjukan mesin VHS.

Untuk lebih jelasnya mengenai sistem kerja mesin VHS ini, mari kita perhatikan diagram pokok kerja VHS berikut:

Dari diagram diatas dapat dijelaskan tahapan prosesnya sebagai berikut;

•  Mesin VHS dipersiapkan dengan disemprot agar suhunya turun sampai kisaran 32-35 derajat Celcius.
•  Proses vacuum, udara disedot sehingga suhu menurun hingga 30 derajat. Vakum untuk lusi kisaran 64-68 KNKG sedangkan pakan 60-64 KNKG.
•    Pemberian uap panas secara bertahap (agar tidak gosong) sampai suhu tertentu sesuai jenis benang yang diproses, misalkan sampai 90 derajat, dan dipertahankan dalam waktu tertentu sesuai jenis benang, misalkan 45 menit
• Mesin VHS dibuka, suhu turun sampai titik tertentu

Produksi mesin VHS  dapat dihitung dengan rumus:

Demikian Artikel mesin VHS, Semoga dapat menambah wawasan.

Mesin Two For One (TFO)

Pada Artikel sebelumnya telah saya bahas mengenai mesin pirn winder. Untuk kali ini saya akan mencoba membahas mengenai mesin Two For One (TFO). Mc TFO berfungsi memberikan puntiran/twist/gintiran pada benang sesuai settingan yang ditentukan  dengan dua kali proses twist dalam satu kali putaran spindel. Hasil produksi PW (benang output PW berupa pirn) menjadi bahan baku pada mesin TFO untuk diberikan twist agar benang menjadi kuat dan tidak rapuh. Besarnya twist yang diberikan disebut twist per meter (TPM atau T/M), nilai TPM tergantung dari setingan mesin sesuai standar dan jenis benang yang diproses yang disesuaikan dengan order. Hasil aatu output mesin TFO berupa cylinder yang siap diproses pada mesin di area persiapan 2. Gambar ilustrasi proses di mesin TFO dapat dilihat pada gambar 12. Sedangkan gambar 13 menunjukan mesin TFO. Berikut ada video singkat mesin TFO : https://www.youtube.com/watch?v=03RhaCQaRDI

Untuk lebih jelasnya mari kita perhatikan gambar alur pelewatan benang pada mesin TFO, yang ditunjukan gambar 14 berikut ini.

Untuk ketentuan kualitas pada mesin TFO adalah:

• Take up Tension : 0.1 – 0.125 gr/de
•   Balloning Tension : 0.3 – 0.4 gr/de
• Hardness : 65 – 75 derajat kekerasan
• Hasil produksi tidak boleh cacat ( kotor, brodol, benjol, dll)
•  Berat standar
•  Grade B disolasi dan dipisah dari Grade A

Untuk produksi TFO dapat dihitung dengan rumus;



Dengan TC adalah twist contraction (%), dapat dilihat pada tabel berikut.

Pada mesin TFO banyak sedikitnya (besarnya) TPM ditentukan oleh komposisi gear yang dipasang pada mesin tersebut.

Demikian Artikel Mesin TFO yang dapat saya share, semoga menambah pengetahuan...
